Binalarda topraklama ve paratoner tesisatı yapılması, mal ve can güvenliği bakımından çok önemlidir.
Elektrikli cihazlarda veya kablolama altyapısında oluşabilecek kaçak insanı etkilemeden toprağa gönderilmesi olayıdır.
Kaçaklar elektrik akımına maruz kalmaya sebep olabileceği gibi yangına da sebep olabilir.
Topraklama Nasıl Yapılır ?
Topraklama önce binaların temellerindeki demir aksam toprağa iletilecek şekilde tesisat gerçekleştirilir.

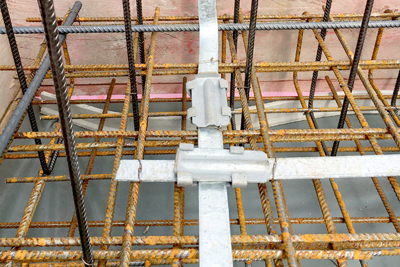

Temel Topraklama

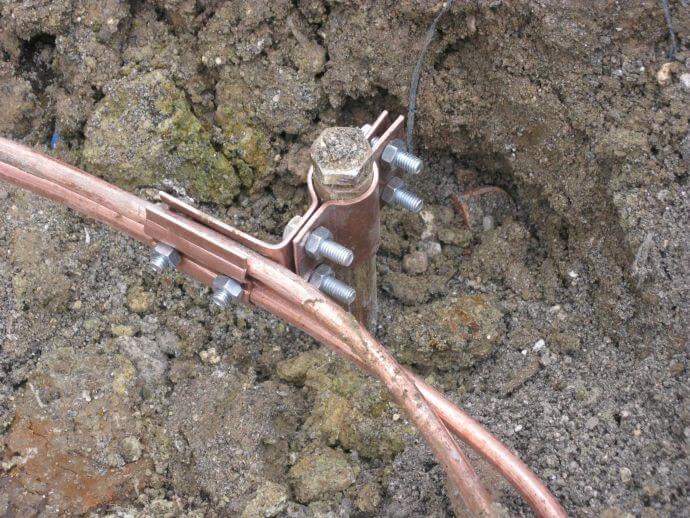

Topraklama Kazığı Kaynaksız Bağlantı

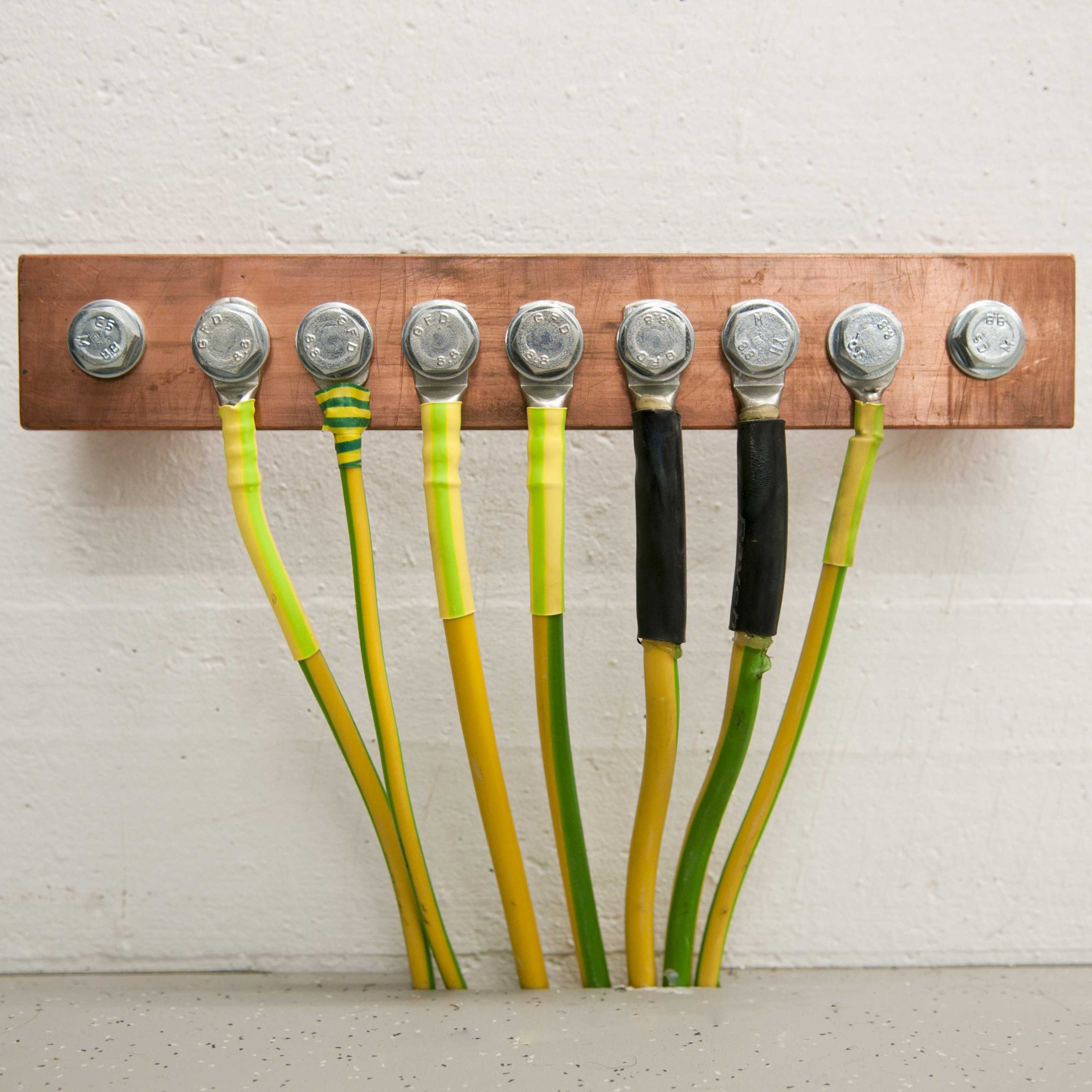

Eşpotansiyel Bakır Bara
Topraklamada binaların metal aksamları topraklamaya iletilenir.
Topraklama Ölçümü
- Topraklama özgül direnci ölçümü,
- Kaçak akım koruma sistemi kontrolü,
- Tesisin yalıtım direnci ölçümü,
- Eşpotansiyel bara ölçümü,
- Topraklama empedansı ölçümü,
- Çevrim empedansı ölçümü,
- Genel bakım,
Topraklama Ölçüm Değerleri
- Kaçak Akım değeri 30 mA , ise 50 V / 0,03 A=200 ohm sınırdır.
- Kaçak Akım değeri 300 mA , ise 50 V / 0,03 A=80 ohm sınırdır.
- Troid varsa; 1 A ise 50 V / 1A=50 ohm sınırdır.
- Kaçak akım ve troid yoksa, sigortadan ölçüm alırını 16A B tipi sigorta var ise 50/105 = 1 ohm sınırdır. Kaçak akım ve troid yoksa, sigortadan ölçüm alırını 20A B tipi sigorta var ise 50/205 = 0,4 ohm sınırdır.
- Kaçak akım ve troid yoksa, sigortadan ölçüm alırını 36A C tipi sigorta var ise 50/36*10 = 0,14 ohm sınırdır.

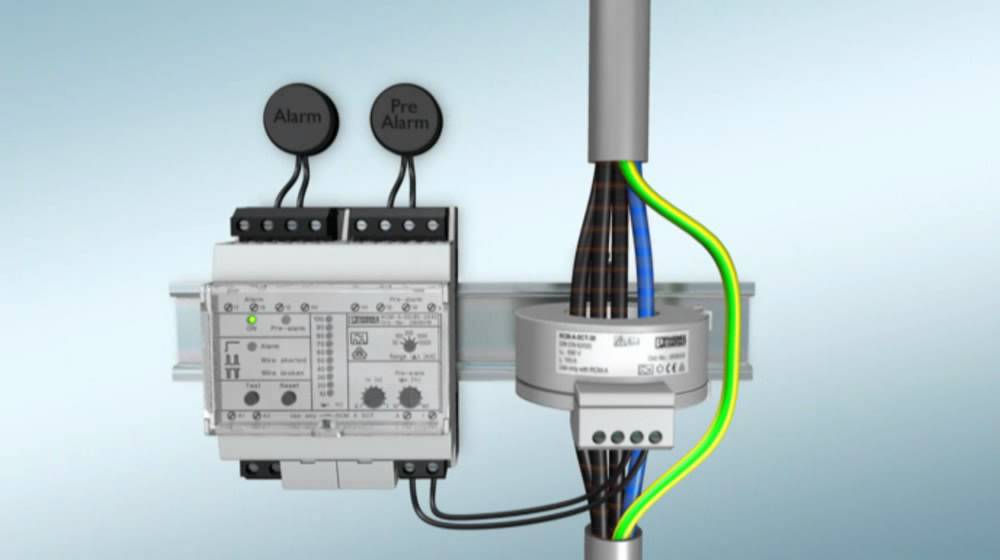

Troid Röle Örnek Gösterim
Topraklama Ölçüm Raporları
- Alçak gerilim tesisatı ölçüm raporu
- Yıldırımdan korunma tesisatı ölçüm raporu
- Topraklama ölçüm raporu
- Topraklama altyapısı ölçüm raporu
- Orta gerilim tesisatı ölçüm raporu
- İç tesisat ölçüm raporu
